六方氮化硼（h-BN）和立方氮化硼（c-BN）有以下一些區(qū)別：

結(jié)構(gòu)方面：

六方氮化硼：具有類似石墨的層狀結(jié)構(gòu)，層內(nèi)是由氮原子和硼原子交替組成的平面六元環(huán)，層間靠范德華力結(jié)合。

立方氮化硼：晶體結(jié)構(gòu)類似于金剛石，為閃鋅礦結(jié)構(gòu)，在理想的立方氮化硼晶格中，所有四個(gè)鍵的鍵長(zhǎng)都相等，鍵與鍵間的夾角為109°5' 。

物理性質(zhì)方面：

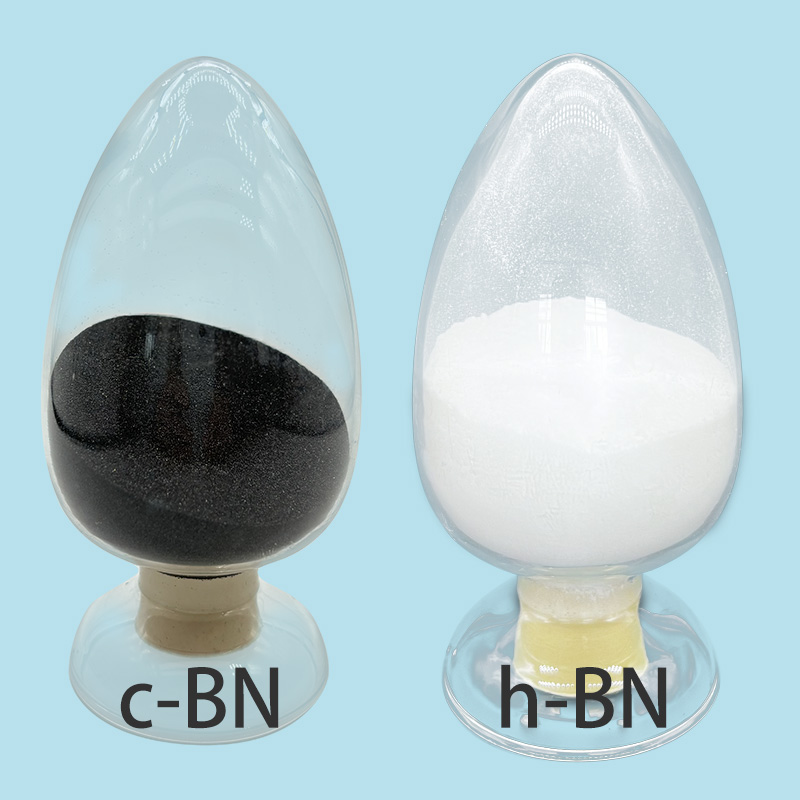

外觀：六方氮化硼通常呈白色松散粉末形態(tài)；立方氮化硼有黑色、琥珀色和表面鍍金屬色等 。

硬度：六方氮化硼莫氏硬度為2 ，相對(duì)較軟；立方氮化硼硬度僅次于金剛石，為HV72000 - 98000兆帕，屬于超硬材料。

熔點(diǎn)：六方氮化硼無(wú)明顯熔點(diǎn)，在大氣壓下于2500℃升華；純凈的立方氮化硼常壓下熔點(diǎn)在3000℃左右。

導(dǎo)熱性：六方氮化硼導(dǎo)熱系數(shù)為56.94瓦每米·攝氏度 ；立方氮化硼的導(dǎo)熱系數(shù)為79.54瓦每米·攝氏度 。

電絕緣性：六方氮化硼是優(yōu)良的絕緣體；立方氮化硼有一定的電阻率（102 - 1010Ω·cm）。

化學(xué)性質(zhì)方面：

兩者化學(xué)穩(wěn)定性都較高，但在一些細(xì)節(jié)上有差異，如立方氮化硼在800℃以上會(huì)與空氣或氧氣發(fā)生反應(yīng)生成氧化物，但在立方氮化硼晶體周圍形成一層固體保護(hù)膜，能夠阻止其在1300℃以下發(fā)生進(jìn)一步氧化；而六方氮化硼相對(duì)更穩(wěn)定一些。

用途方面：

六方氮化硼：

可作為高溫環(huán)境下的固體潤(rùn)滑劑；鑄造成型和注射成型中的脫模劑；用于生產(chǎn)立方氮化硼的原料；用于制備復(fù)合陶瓷（如真空鍍鋁用蒸發(fā)舟等）；用于化妝品中（如口紅填料等）；用于電絕緣材料；用于電學(xué)儀器鍍膜；具有中子吸收能力。

立方氮化硼：

主要用于制造超硬刀具（如砂輪、油石、鉆頭、車刀、絞刀、銑刀等）用于加工高硬度材料；也可用于制作磨具等。
